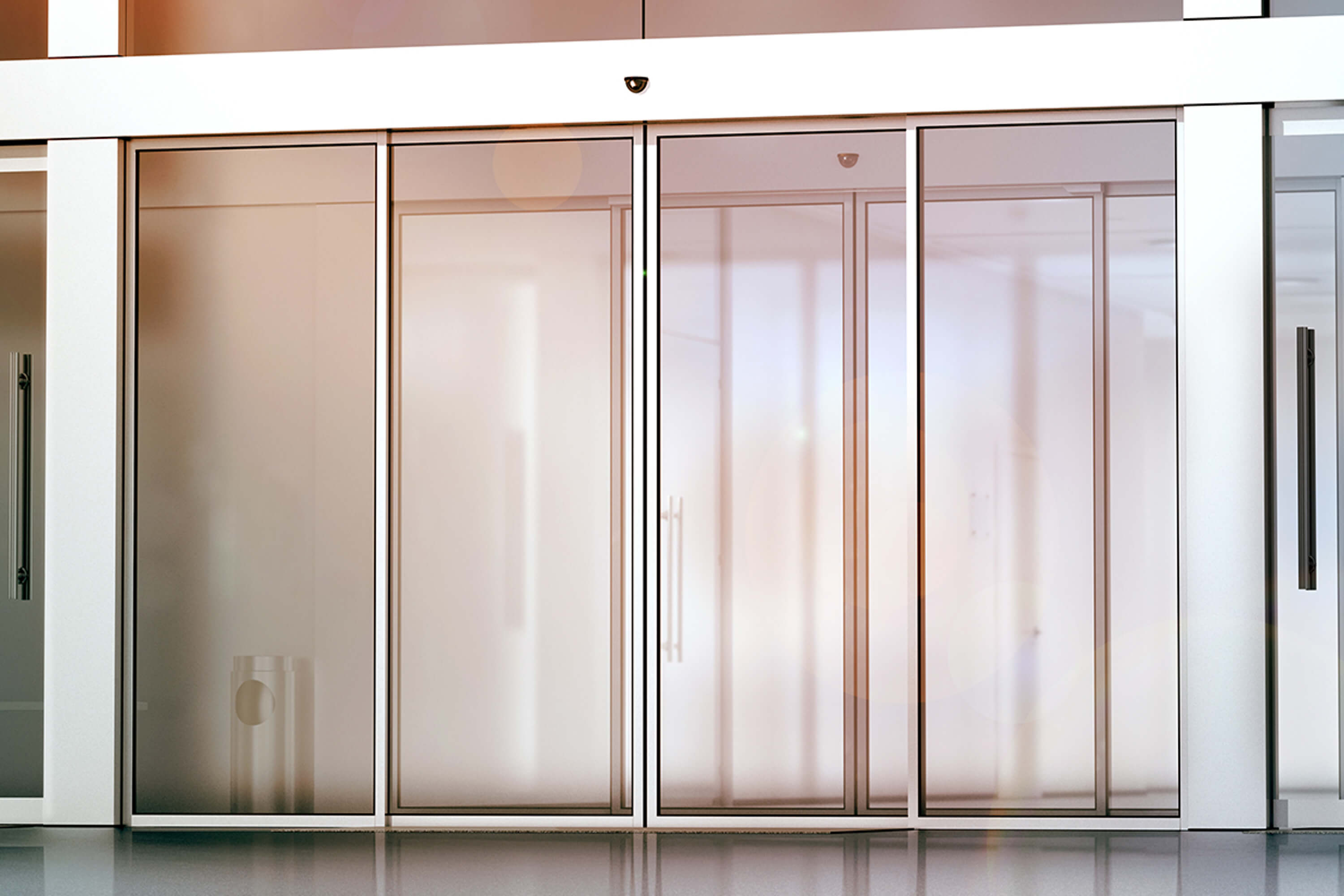

FOTOSELLİ KAPI SİSTEMLERİ

Interlock - Airlock Geçiş Sistemleri

Elektronik kontrol ünitesi ve kapı hareketleri software yazılım sistemi desteklenerek çalışmaktadır. Mekanizma gürültüsüz ve
sarsıntısız çalışacak şekilde tasarlanarak imal edilmiştir.

İlk kurulum aşamasında verilen parametreler doğrultusunda sistem encoder ile hafızaya almakta ve değiştirilen parametreleride
hafızasına ekleyerek optimum çalışmayı sağlamaktadır.

Kullanıcı Aşağıda Belirtilen Özellikleri Çok Rahat Seçebilir

• İç ve dış radarın aktif hale getirilmesi (Kapıda çift taraflı trafik akışı)
• İç veya dış radarın iptal edilmesi (Kapıda tek taraflı trafik akışı)
• Radarların tamamen iptal edilmesi (Kapıda trafik akışına izin olmaması)
• Kapının tamamen açık bırakabilmesi
• Kapının gece kitlenebilmesi
• Eczana konumuna alabilme (Kapının 10cm açılabilmesi konumu) kış konumu
• Kapının yarım açılabilirliği


Akıllı Algılama Teknolojisi

Geçiş koridorlarına yakın noktalarda ki otomatik kapıların önlerinden geçiş yapan kişilere kapının açılmadığı konumdur. Bu
pozisyonda kapı çok az açılılarak tekrar kapınır. Direk radara doğru bir hareket olduğunda ise kapı tamamen açılır.
Akıllı Beslenme Özelliği
Kapıda yoğun insan trafiği var ise, kapı açılıp kapanma sürecine girdiğinde kapanmadan her sinyal alışında kapanma sürecini
otomatik olarak arttırır ve her sinyalde daha fazla bekler. Bu durum trafik normale dönüp kapı tamamen kapandığında ortadan
kalkar ve kapı normal ayarlarına geri döner.

Sessiz Çalışma Özelliği Ses Kesme Yastık Sistemi

Mekanizma sistemimizin yüksekliği 8 cm olup kanatların asıldığı mekanizma rayı üzerinde ki iki boşluğa polietilen malzemeden
imal edilmiş özel bir yatak sistemi oluşturulmuştur ve üzerine tekerlek formuna uygun tek parça alüminyum ray geçirilmiştir.
Mevcut yatak üzerinde çalışan ray sistemi kapının çok sessiz çalışmasını sağlayıp, uzun yıllar sonunda rayda oluşabilecek
aşınmalar sonucu (diğer otomamatik kapılarda olduğu gibi) komple mekanizmanın değiştirilmesi yerine, sadee ray parçasının
değiştirilebilmesine olanak sağlar. Bu sistem yüksek servis bedelli riskini minimuma düşürmektedir.

Mekanizma Teknik Özellikleri

Güçlü Aktarım

100 Watt Yerli Motor veya Alman Motor

Max. Kapı Ağırlığı

100 kg / 1 Kanat-75 kg / 2 Kanat

Açılma Hızı

Ayarlanabilir hız olup, 0.70 mt/sn.

Her kanat için kapanma hızı

Ayarlanabilir hız olup, 0.50 mt/sn.

Her kanat için yavaşlama hızı

Max. hız’dan 0 hıza kadar ayarlanabilir

Çalışma Enerjisi

220 Volt

Limit Switch

Enkoder kontrollü

Güvenlik Sistemi

Enkoder kontrollü ve emniyet fotoselli

Karşı Kuvvet Tepkisi

Enkoder kontrollü olarak geri döner

Çalışma Tipi

%100 - Sürekli Çalışma

Tekerlekler

3 Teker sistemi, özel dizayn edilmiş aşınmaz malzemeden

(2 alt 60 mm çapında + 1 üst 35 mm çapında)

Taşıyıcı Mekanizma

Ekstrüde alüminyum, dengeli tekerlek yatağı

Ana taşıyıcı, kullanılacak kanatların ağırlığını taşıayabilecek derecede sağlam, düz bir yüzeye sabitlenmelidir. Duvar veya destek bu özelliklere sahip değilse, ana taşıyıcı kendi kendini taşıyamadığından, boru şeklinde uygun bir parça temin etmek gerektirir.

Ana taşıyıcı M6 çelik veya eşdeğer ankraj yardımıyla sabitleyin. Tespit noktaları, kiriş üzerinde referans hatları (L1 ve L2) ile her 600 mm arasında sırayla dağıtılmalıdır. Tespit ölçüleri şekilde gösterilmektedir.

Kiriş ve duvarı delerken, yana kayar rayı (B1) hasar vermemeye özen gösterin; aksi halde otomatikleştirilen ekipmanın işleyişi ve sessizliği etkilenecektir. Kirişi sağlamlaştırdıktan sonra, delme işlemi sırasında yana kayar alanda oluşan talaşları tamamen temizleyin.

Bir alüminyum ve şase üzerinde elektronik kartın motora hareket vererek kayış yardımı ile tekerlek ve rulman yardımı ile kapıların yürütülmesi işlemidir. Fotoselli kapı açıklamasından da belirtildiği gibi kombin bir sistemdir.

Titizlik ile imal edilen ürünlerimiz kusursuz mekaniğinin yanı sıra elektronik mühendislik sayesinde son derece konforlu ve uzun ömürlü otomatik kayar kapı sistemleri üretmekteyiz. Fotoselli kapıları dört ana grupta şöyle açıklayabiliriz.

İki Sabit Açılır fotoselli kapılar iki kanadın sabit diğer iki kanadın açılır olması istenen yerlerde kullanılmaktadır.

Şeffaf, renkli, reflekte, solar veya kombine özellikli lamine temperli veya lamine + temperli camlarda özel fırça, çanta yapısı hava yalıtımını muntazam bir şekilde sağlayan alüminyum profil sistemleri elektrostatik toz boya (RAL standartları) veya eloksal renklendirme teknikleri ile her tür ihtiyaç ve zevke uygun hale getirerek otomatik kayar kapılarınız üretilmektedir.

Cam profil renkleri mimari ve kurumsal yapıya uygunluk sağlayabilmesi amacı ile ral renklerde boyanabilir. Kapı camları 4+4 mm laminasyon yapılmış veya 10 mm temperli manetli sistemle uygulanmaktadır.

Titizlik ile üretilen ürünlerimiz kusursuz mekaniğinin yanında elektronik mühendislik birikimiyle son derece konforlu ve ömrü uzun otomatik kayar kapı sistemleri üretmekteyiz.

Fotoselli kapıları açmak için fiziksel bir güce ihtiyaç duymamaktayız. Kapı geçiş alanına girer girmez sizi algılar ve kendiliğinden
açılır. Fotoselli Kapı, cam kapılara da uygulanabilme özelliğinin yanı sıra, daha fazla alüminyum profilden imal edilen kapılara
uygulanmaktadır.


Halk arasında nadiren de olsa, otomatik kapı olarak bilinirler. Adını üst bölümüne yerleştirilmiş olan fotosel sisteminden alır.
Fotosel Sistemi, ışığa karşı hassas dirençlerden oluşmuş bir sistemdir. Kontrol sistemi ise harekete duyarlı sensörlerin
(Radar, El Yaklaşım Sensörü vb.) aktivatörlerin hareket algılaması sonucunda kapıyı harekete geçirebilmektedir.
